9.1 Roofline模型

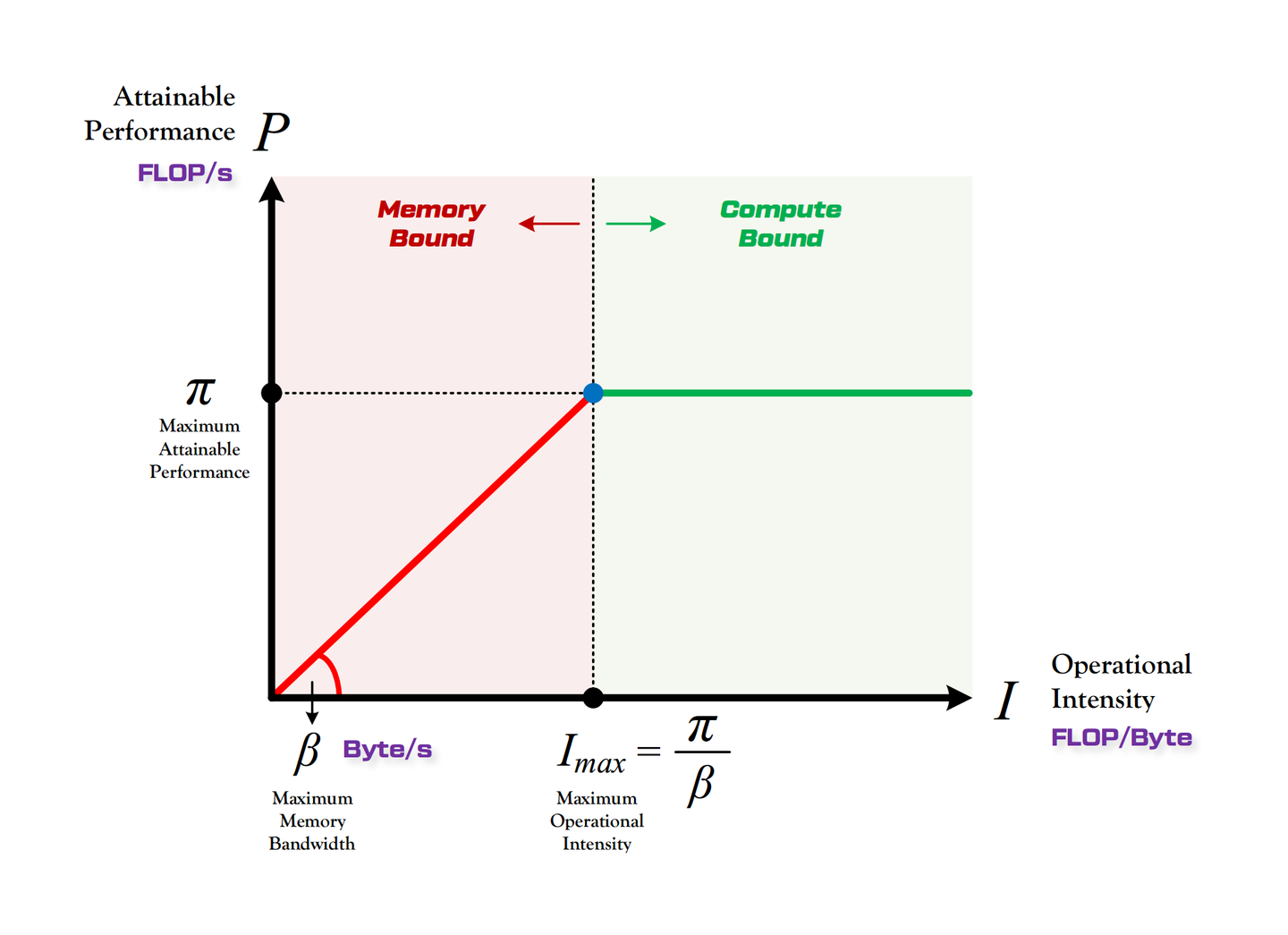

Roofline 模型概览

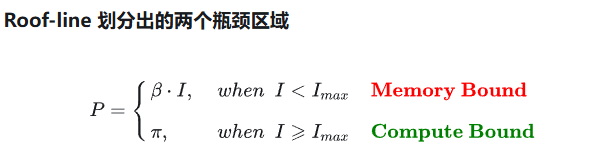

Roofline 模型的计算强度与性能上限

  • 计算平台的两个指标：算力和带宽。
  • 模型的两个指标：计算量和访存量。
  • 使用 Roof-line Model 分析模型在计算平台上所能达到的理论计算性能，并分析模型在计算平台上的两种互斥状态：计算受限状态和带宽受限状态。
  • 如果数据点位于屋顶线的倾斜部分，则性能可能受内存带宽的限制（内存绑定）。提高操作强度（每访问一个字节的数据执行更多计算）可能会提升性能。
  • 如果数据点位于天花板的平坦部分，则性能可能受计算能力（计算受限）的限制。在这种情况下，除非能够更好地利用硬件的峰值 FLOPS，否则进一步提高运维强度可能不会带来显著的性能提升。
  • 数据点与天花板的距离表示性能提升的潜力。距离越大，就表示有机会优化程序，以更好地利用硬件的功能。

Roofline 模型讲的是程序在计算平台的算力和带宽这两个指标限制下，所能达到的理论性能上界，而不是实际达到的性能，因为实际计算过程中还有除算力和带宽之外的其他重要因素，它们也会影响模型的实际性能，这是 Roofline Model 未考虑到的。

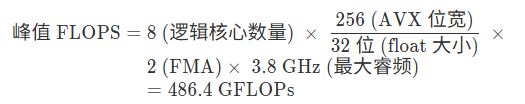

对于 Intel Core i5-8259U 处理器，使用 AVX2 和 2 个 Fused Multiply Add (FMA) 单元的最大 FLOP 数（单精度浮点）可以计算如下：

Roofline 模型分析示例

对于 Intel NUC Kit NUC8i5BEH 的最大内存带宽可以如下计算。DDR 技术允许每次内存访问传输 64 位或 8 个字节。

Roofline 模型优化方向

Memory Bound优化

  • 缓存友好数据结构： 设计数据结构时，考虑如何最大化利用缓存的局部性原理。
  • 顺序访问： 利用硬件预取器，按数据在内存中的顺序访问，提升空间局部性。
  • 数据压缩/紧凑： 减少数据大小，提高缓存利用率和内存带宽效率。
  • 对齐与填充： 确保数据结构成员在内存中适当对齐，避免跨缓存行访问。
  • 显式内存预取： 在数据被需要之前，通过软件指令（如 __builtin_prefetch）提示 CPU 将数据加载到缓存中，以隐藏内存访问延迟。在数据库中，这可以用于预读数据页。
  • 大页 (Huge Pages)： 使用 2MB 或 1GB 的大页面而不是默认 4KB 页面，可以显著减少 TLB 未命中次数，降低地址转换开销。

Core Bound优化

  • 概念： 当应用程序的性能瓶颈主要在于 CPU 的计算能力，而非内存访问时，我们称之为Core Bound。这通常通过 TMA 方法论中的“Core Bound”类别指标来体现。
  • 两种主要情况：
  • 数据流依赖限制（低 ILP）： 指令之间存在较长的数据依赖链，导致 CPU 的乱序执行引擎无法充分发挥并行处理能力。例如，链表遍历就是典型的长依赖链，CPU 必须按顺序等待前一个指针解引用后才能处理下一个。这种情况下，即使 CPU 有大量空闲执行单元，也因等待依赖数据而停滞，导致指令级并行性 (ILP) 较低。
  • 硬件计算资源短缺（执行端口竞争）： 某些特定的执行单元（如乘法器、除法器、浮点单元）过载。当工作负载频繁执行大量相同类型的复杂指令时，CPU 的特定执行端口可能会饱和，指令不得不排队等待执行。这通常与 CPU 微架构的执行单元数量和吞吐量限制有关。
  • 优化方向： Core Bound优化旨在减少 CPU 需要完成的总工作量，或通过更高效的指令序列来完成工作。
  • 函数内联（Function Inlining）： 将小函数的代码直接插入到调用点，消除函数调用（CALL/RET 指令）的开销（如保存/恢复寄存器），并扩大编译器优化范围，使其能更好地进行跨函数优化。循环优化： 循环通常是程序执行时间最集中的区域。
  • 循环不变代码外提（将循环内不变的计算移到循环外）、循环展开（减少循环控制开销）、循环交换（改变嵌套循环顺序以改善内存局部性）、循环阻塞/平铺（将大循环数据分解为小块以适应缓存）。

  • 向量化（Vectorization）：

  • 利用 CPU 的 SIMD (Single Instruction, Multiple Data) 指令集。SIMD 指令允许一个指令在单个周期内同时操作多个数据元素。

  • 自动向量化： 编译器会自动识别并转换代码以使用 SIMD 指令。
  • 显式向量化： 当编译器无法自动向量化或向量化不理想时，使用编译器内置函数（intrinsics）或专门的库（如 Google Highway）手动编写 SIMD 代码，实现更精细的控制和更高性能。
